نقش حیاتی سیم اتصال در پایداری موتور دستگاه
در مونتاژ موتورهای لوازم خانگی، سیم اتصال - که اغلب به عنوان سیم بندکشی یا سیم بند استاتور شناخته می شود - به عنوان ستون فقرات مکانیکی سیم پیچ ها عمل می کند. وظیفه اصلی آن این است که سیم پیچ های مسی یا آلومینیومی را محکم در برابر هسته استاتور محکم کند. این از "کوچ سیم پیچ" جلوگیری می کند، پدیده ای که در آن نیروهای مغناطیسی در حین کار باعث جابجایی یا ارتعاش سیم ها می شوند. بدون سیم اتصال با کیفیت بالا، تنش فیزیکی ثابت و شار الکترومغناطیسی در نهایت منجر به سایش عایق میشود که منجر به اتصال کوتاه و خرابی زودرس موتور میشود.

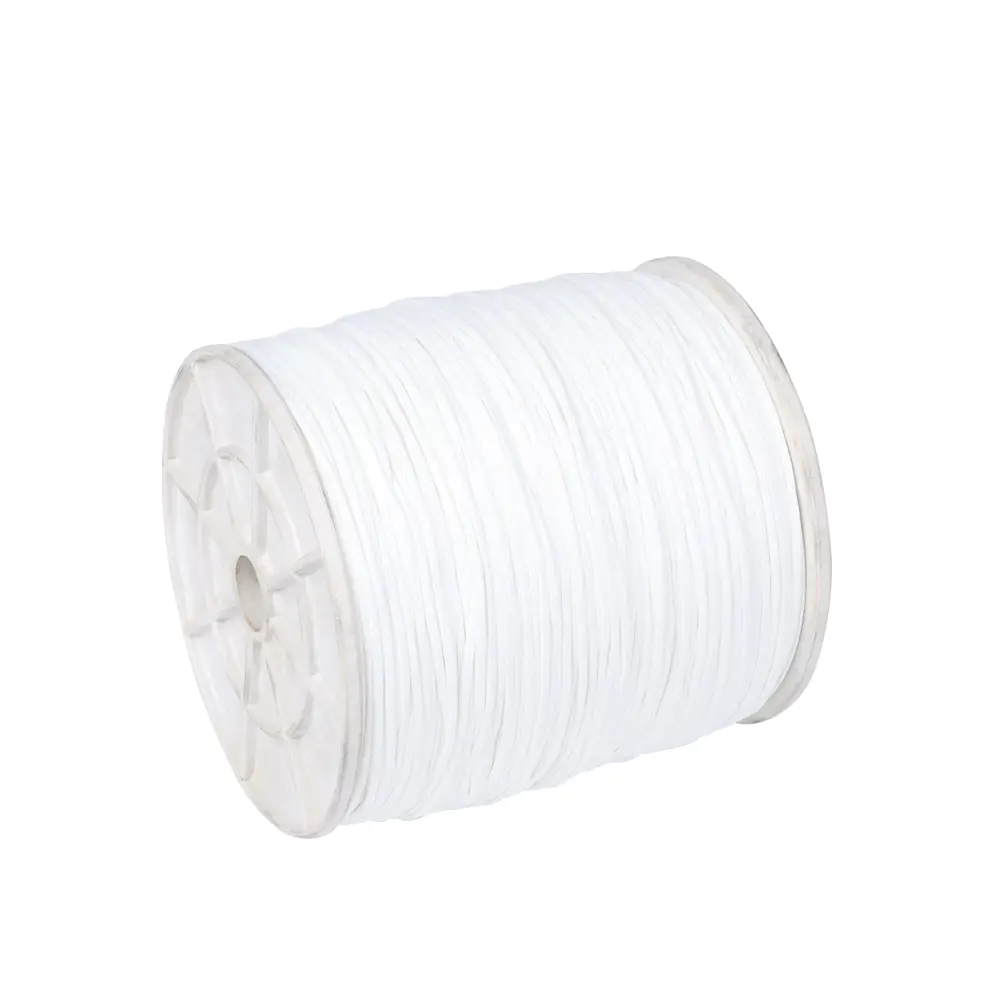

مدرن سیم صحافی موتور لوازم خانگی به گونه ای طراحی شده اند که در برابر محیط های داخلی خشن وسایلی مانند ماشین لباسشویی، جاروبرقی و تهویه مطبوع مقاومت کنند. آنها باید استحکام کششی بالایی داشته باشند و در عین حال به اندازه کافی انعطاف پذیر باشند تا توسط ماشین های توری اتوماتیک پرسرعت گره بخورند. با حصول اطمینان از اینکه سیم پیچ ها یک جرم فشرده و صلب باقی می مانند، سیم اتصال همچنین به اتلاف گرمای بهتر کمک می کند، زیرا هوا می تواند به طور قابل پیش بینی بیشتری در اطراف مجموعه استاتور به خوبی سازماندهی شده جریان یابد.
استانداردهای ترکیب مواد و مقاومت حرارتی
انتخاب ماده مناسب برای اتصال سیم صرفاً یک موضوع استحکام نیست. موضوع سازگاری حرارتی است. اکثر موتورهای لوازم خانگی در دماهای بالا کار می کنند و به مواد اتصال دهنده ای نیاز دارند که در کلاس های عایق خاصی قرار می گیرند. مواد متداول شامل رشته های پلی استر (PET)، Nomex یا الیاف شیشه هستند که اغلب با رزین های مخصوص برای افزایش چسبندگی و مقاومت شیمیایی پوشش داده می شوند.
مواد سیم اتصال معمولی
| نوع مواد | کلاس حرارتی | مزیت کلیدی |
| پلی استر (قابل جمع شدن) | کلاس B (130 درجه سانتیگراد) | هنگام گرم شدن سفت می شود تا محکم شود |
| آرامید (Nomex) | کلاس H (180 درجه سانتیگراد) | مقاومت شیمیایی و حرارتی برتر |
| شیشه با روکش رزین | کلاس C (200 درجه سانتیگراد) | کشش صفر و استحکام کششی بسیار بالا |
مزایای فنی اتصال موتور با تنش بالا
استفاده از سیم اتصال یک فرآیند دقیق است که به طور مستقیم بر عملکرد صوتی و مکانیکی دستگاه تأثیر می گذارد. هنگامی که یک موتور به درستی متصل می شود، "هوم سیم پیچ" یا نویز مغناطیسی بسیار کمتری از خود نشان می دهد. این امر به ویژه در لوازم آشپزخانه ممتاز که در آن عملکرد بی صدا یک نقطه فروش کلیدی است، حیاتی است. علاوه بر این، فرآیند اتصال تضمین میکند که پیچهای انتهایی سیمپیچها در محدوده ابعادی محفظه موتور باقی میمانند و از تداخل با روتور یا پوشش بیرونی جلوگیری میکنند.
- میرایی ارتعاش: رشته های سیم جداگانه را برای از بین بردن سایش ناشی از اصطکاک محکم می کند.
- نفوذ لاک: یک سیم پیچ ساختاری ایجاد می کند که به لاک عایق اجازه می دهد تا سیم پیچ ها را به طور یکنواخت اشباع کند.
- یکپارچگی ساختاری: از موتور در هنگام تنش های گشتاور راه اندازی و تغییرات ناگهانی سرعت چرخش محافظت می کند.
- مقاومت در برابر رطوبت: مدرن synthetic wires do not absorb humidity, protecting the motor from internal corrosion.
تکنیک های کاربردی در تولید مدرن
در تولید لوازم خانگی در مقیاس بزرگ، صحافی دستی تا حد زیادی با دستگاه های توری CNC جایگزین شده است. این ماشینها تنش ثابتی را اعمال میکنند که دستیابی به آن با دست غیرممکن است، و اطمینان میدهند که هر موتور روی خط استاندارد کیفیت یکسانی را دارد. انتخاب الگوی اتصال - چه یک توری الماس پیوسته باشد یا یک گره جداگانه - به چرخه کاری مورد نظر موتور بستگی دارد. برای موتورهای با دور در دقیقه بالا، مانند موتورهای موجود در مخلوط کن، اغلب از یک الگوی دوخت استفاده می شود تا امنیت بیشتری در برابر نیروهای گریز از مرکز ایجاد کند.
کنترل کیفیت سیم اتصال شامل آزمایش "نرخ انقباض" و "استحکام شکست" است. اگر یک سیم در طول فرآیند پخت موتور بیش از حد منقبض شود، می تواند عایق سیم را خرد کند. اگر به اندازه کافی جمع نشود، سیم پیچ ها شل می مانند. بنابراین، مهندسان باید مشخصات سیم اتصال را با دمای خاص لاک مورد استفاده در کارخانه کالیبره کنند تا به تعادل کامل کشش و حفاظت برسند.
